パターンを使わない部品の作り方 ピンの配置

メニューの[ツール]→[ピン]を選びます。

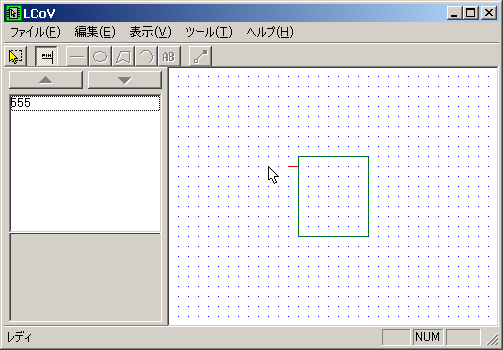

ピンの配置モードになりました

• ピンの配置モードでは、マウスカーソルに従って、仮ピン(赤い線)が移動します。

マウス左ボタンをクリックすると、仮ピンの位置にピンが配置されます

• すでにピンがあるところにはピンを配置できません。
• 配置された直後は、赤色。ピン名は「NAME」ピン番号は「NUM」になります。
• ピンが赤色で表示されているときには、移動も可能です。ピンを囲む点線内にマウスカーソルを移動すると、BSch3Vと同じようにカーソルの下にMOVEの文字が現れます。このとき、左ボタンを押下してドラッグすると、ピンを移動することができます。(ただし、ピンは部品の外周部分にしか配置できません）
