パターンを使う部品の作り方 円の配置

メニューの[ツール]→[円]を選びます。

円は円に外接する長方形の対角2点をクリックすることで配置します。

上の図は、始点をクリックしたあとマウスを動かして、対角の終点をクリックする直前です。
始点の場所が気に入らなければ、ESCキーで戻ることができます。

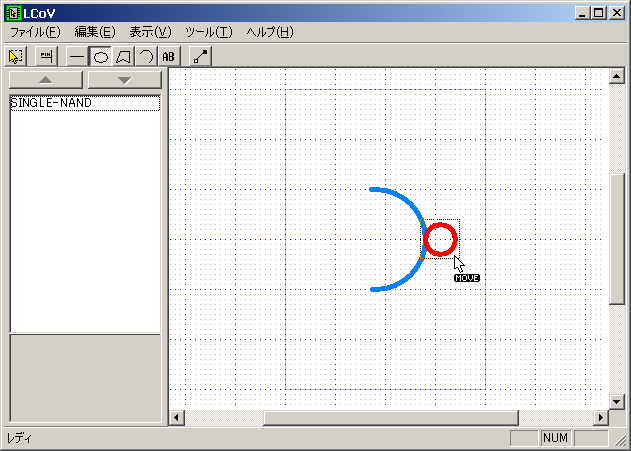

終点をクリックすると、次のようになります。

赤色で表示されているのは選択状態です。選択状態では次のことができます。

• [編集]→[プロパティ]で線幅、線種(実線、破線)、塗りつぶしの有無が設定できます。
• [編集]→[コピー]が使えます。コピーしたら貼り付けを行えます。
• [編集]メニューから左右反転、回転が使えます。(左右反転には意味がありませんが)
• ノード編集モード([ツール]メニューで設定)なら、始点、終点が移動できます。
• ノード編集モードでなければ、移動ができます。

カーソルにMOVEの文字が現れない場所でクリックするか、ESCキーを押すと円が確定します。
