ピン番号の表示/非表示をまとめて変更するスクリプト

回路図エディタのページに戻る

  論理回路をLOGIC74ライブラリの記号を使って作図したあとなどで「ああ、ピン番号が邪魔だなあ。でもLCoVでひとつずつ変更するのは骨が折れる」と思ったときに使えるPerlスクリプトです。
  回路図ファイル(.CE3)またはライブラリファイル(.LB3)の部品のピン番号の表示/非表示をまとめて変更します。

  一気に変更しますので「抵抗、コンデンサはピン番号を消して、ICのピン番号は残す」というような器用なことはできません。部分的にピン番号の表示/非表示を操作したいときはLCoVをお使いください。また、元のデータのバックアップは必ず取るようにしてください。

スクリプト(hidePinNum.zip 1,986bytes)のダウンロード

  このスクリプトの実行にはPerl5が必要です。Windows環境なら、あらかじめActivePerlをインストールしておいてください。

作業の例 -- LOGIC74.LB3のピン番号表示をすべて非表示にする --

 Windowsなら、hidePinNum.pl スクリプトと、処理対象データ(ここではLOGIC74.LB3)を同じフォルダに入れておくとキータイプが少なくて楽だと思います。

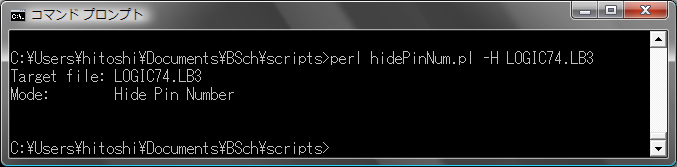

  Windowsでの実行の様子


コマンドラインの書式は、

>perl hidePinNum.pl [-H][-D] datafile[Enter]
